XGKF-5603 开关状态显示器的介绍

在现代化的电力系统中，高压开关柜是核心设备之一，用于分配和控制电能。为了确保操作人员的安全以及系统的稳定运行，实时准确地监测开关柜内部的一次元件状态（如断路器、手车位置、接地开关等）至关重要。XGKF-5603 开关状态显示器正是为此类需求设计的智能化动态模拟指示装置，广泛应用于 3kV 至 35kV 的户内开关柜中。

以下是对 XGKF-5603 开关状态显示器的详细介绍。

一、 产品概述

XGKF-5603 是一款集成了开关状态指示、温湿度控制、高压带电指示及电磁锁闭锁功能等多功能于一体的智能化装置。它取代了传统开关柜上使用的多种独立表计和指示元件（如电磁式指示灯、温湿度控制器、带电显示器等），大大简化了开关柜的面板设计，降低了布线复杂度，提升了系统的集成度和可靠性。

该装置通过采集一次设备的位置辅助触点信号，直观地显示开关柜的当前运行状态，并根据环境变化自动控制加热器或风机，以防止凝露和过热。

二、 核心功能特点

XGKF-5603 的设计旨在提高开关柜的智能化水平和操作安全性，其主要功能包括以下几个方面：

1. 动态一次模拟图显示

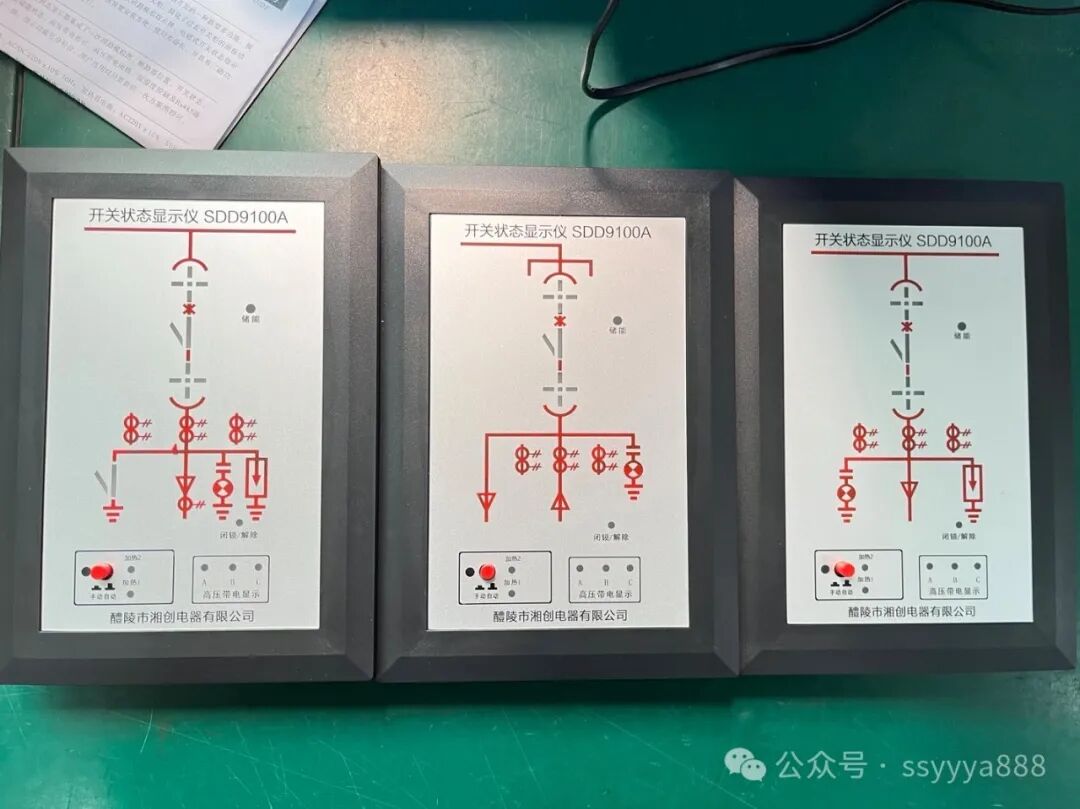

装置面板采用高亮度的 LED 发光二极管来模拟主接线图。

断路器/隔离开关状态： 根据现场实际分合闸信号，相应位置的指示灯会显示“红色”（闭合）或“绿色”（分断）。

手车位置指示： 能够清晰显示工作位置、试验位置及中间位置。

接地开关状态： 实时指示接地刀闸的分合状态。

弹簧储能指示： 显示储能机构是否已完成储能。

2. 温湿度智能控制

针对开关柜内部因环境温差产生的凝露问题，XGKF-5603 内置了温湿度传感及控制逻辑。

自动/手动模式： 用户可选择自动模式由装置根据预设阈值启停加热器或风机，或选择手动模式强制控制。

凝露防止： 当环境湿度达到设定值（如 90% RH）或温度低于露点时，自动启动加热器。

过热排风： 当柜内温度过高时，可自动启动风扇排风降温。

3. 高压带电闭锁与指示

装置通过连接高压带电传感器，实时监测母线或线路是否带电。

带电指示： 当高压回路带电时，相应的“带电”指示灯亮起。

强制闭锁： 当检测到高压带电时，装置会输出闭锁信号，物理锁定电磁锁，从而防止操作人员误合接地开关或误入带电间隔，确保人身安全。

4. 智能化语音防误提示（可选功能）

部分型号的 XGKF-5603 配备有语音提示功能。当操作人员进行倒闸操作或装置检测到异常状态（如带电误推手车）时，装置会发出语音报警，提示操作错误，进一步降低误操作风险。

5. 触头温度在线监测（可选功能）

针对易发热的触头或电缆接头，高端版本的非接触式或直接接触式测温模块可实时监测温度，并在超温时报警，预防事故发生。

三、 技术参数与工作原理

为了确保装置的稳定运行，XGKF-5603 在设计上遵循了严格的工业标准。

工作电源： 通常支持 AC/DC 85V-265V 宽范围输入，适应变电站复杂的电源环境。

抗干扰性能： 采用光电隔离和先进的电磁兼容（EMC）设计，能在强电磁场干扰环境下稳定工作。

工作环境：

温度范围：-10℃ ~ +55℃

湿度范围：≤95% RH（无凝露）

绝缘性能： 信号输入端与电源及外壳之间具备良好的绝缘强度，耐压符合国家标准。

通讯接口： 支持 RS485 通讯接口，采用 Modbus 通讯协议，方便与后台监控系统连接，实现遥测、遥信功能。

工作原理简述： 装置通过端子排接入外部开关量信号（辅助触点）和模拟量信号（温度、湿度）。内部微处理器（MCU）对信号进行实时扫描和处理，驱动面板 LED 显示对应状态，同时根据逻辑判断控制继电器输出（用于加热器、风机或电磁锁）。

四、 安装与调试建议

1. 安装方式

XGKF-5603 通常设计为嵌入式安装，开孔尺寸一般统一（例如 220mm × 165mm），方便替换旧式仪表。安装时应确保装置牢固，面板贴紧柜体面板，防止水尘渗入。

2. 接线注意事项

信号输入： 确保辅助触点信号为无源干触点，避免将强电引入信号端，以免烧毁装置。

高压传感器连接： 带电指示传感器必须连接牢固，且相位对应正确（A/B/C 三相），否则会导致带电指示误报或漏报。

闭锁回路： 电磁闭锁回路通常串联在操作电源中，务必确认接线逻辑正确，以确保闭锁功能有效。

3. 调试流程

上电自检： 装置上电瞬间，所有 LED 指示灯会进行全亮自检，确认无损坏后熄灭或恢复实际状态。

模拟试验： 在主回路不带电的情况下，通过模拟输入信号，逐一验证断路器分合、手车位置指示及温湿度控制逻辑是否正常。

五、 总结

XGKF-5603 开关状态显示器是电力系统智能化改造的理想选择。它通过高度集成化的设计，不仅美化了高压开关柜的界面，更重要的是通过可视化的状态监测、环境控制以及电气闭锁逻辑，显著提升了电力设备的运行安全性和可靠性。

对于电力运维人员而言，准确理解并熟练使用该装置，能够有效减少误操作事故，及时发现设备隐患，从而保障电网的安全稳定运行。在选型时，建议根据具体的项目需求（如是否需要测温、是否需要语音功能）选择对应的配置版本，以达到最佳的性价比。
