在电力系统中，准确、稳定的电压监测是保障系统安全运行的基础。ACT20P-PRO电压变送器作为一种高精度信号转换设备，将电网中的交流电压信号转换为标准直流信号或数字信号，为电力监控系统提供可靠的输入数据。

产品概述

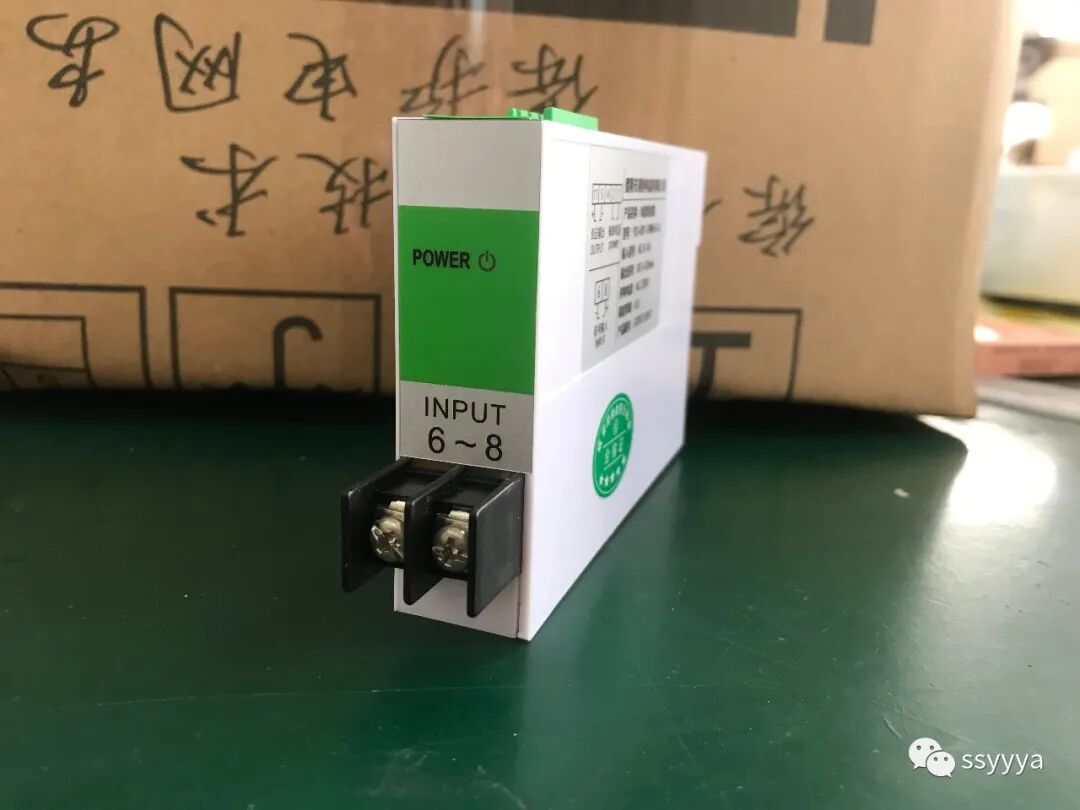

ACT20P-PRO电压变送器是一款专为电力系统设计的精密测量设备，采用先进的隔离技术和信号处理算法，能够将高压或低压交流电压信号精确转换为标准的模拟量或数字量输出。该产品广泛应用于电力自动化、工业控制、能源管理等领域，是电力监测系统中的关键前端设备。

技术特点

1. 高精度测量

• 精度等级：0.2级，满足高精度测量需求
• 线性度：优于0.1%，确保测量结果的准确性
• 稳定性：年漂移小于0.2%，长期使用保持高精度

2. 宽量程适应

• 输入电压范围：0-500V AC（可根据需求定制）
• 过载能力：持续1.2倍额定输入，瞬时2倍额定输入
• 频率响应：45Hz-65Hz，适用于各种工频系统

3. 可靠的隔离技术

• 输入输出采用电磁隔离，隔离电压≥3000V AC
• 电源与信号隔离，有效抑制共模干扰
• 防浪涌设计，符合IEC 61000-4-5标准

4. 多种输出方式

• 模拟量输出：4-20mA、0-20mA、0-10V、0-5V等
• 数字量输出：RS485接口，支持Modbus-RTU协议
• 双重输出：同时提供模拟量和数字量输出

5. 智能功能

• 自诊断功能，可检测自身工作状态
• 故障报警输出，异常情况及时通知
• 可编程参数设置，适应不同应用场景
• LED状态指示，直观显示工作状态

技术参数

应用场景

ACT20P-PRO电压变送器广泛应用于以下场景：

1. 电力监控系统：作为SCADA系统的前端采集设备，实时监测电网电压
2. 工业自动化：在PLC、DCS系统中提供电压信号输入
3. 能源管理系统：对建筑物、工厂的用电情况进行监测
4. 新能源系统：光伏发电、风力发电等系统的电压监测
5. 铁路交通：铁路供电系统的电压监测与保护
6. 智能楼宇：楼宇自动化系统的电压监测单元

安装与调试

安装方式

1. 导轨安装：符合DIN EN 50035标准，可直接安装在35mm标准导轨上
2. 面板开孔安装：开孔尺寸约76mm×76mm，附有安装支架和固定螺丝

接线说明

1. 电源接线：根据选择的工作电源类型（24V DC或85-265V AC）正确连接
2. 输入接线：将被测电压接入相应的输入端子，注意极性
3. 输出接线：根据需要连接模拟量输出或数字量输出端子

调试步骤

1. 上电后，检查电源指示灯是否正常亮起
2. 输入标准电压信号，检查输出信号是否符合对应关系
3. 通过编程软件（如Modbus配置工具）设置数字量输出的通讯参数
4. 根据实际需求，调整零点和满度点，确保测量精度

产品优势

1. 高可靠性：采用工业级元器件，适应恶劣工作环境
2. 易于集成：标准输出信号，可与各种控制系统无缝对接
3. 维护简便：模块化设计，更换方便，减少停机时间
4. 安全隔离：强大的隔离性能，保障系统安全
5. 性价比高：在保证性能的同时，提供合理的价格

选型指南

根据具体应用需求，ACT20P-PRO提供多种配置选项：

维护与保养

为确保ACT20P-PRO电压变送器长期稳定运行，建议：

• 定期检查接线端子是否松动
• 清洁设备表面，避免灰尘积聚
• 定期校准，确保测量精度（建议每年一次）
• 避免在极端温度或湿度环境下使用
• 长期不使用时，应存放在干燥通风的环境中

结语

ACT20P-PRO电压变送器凭借其高精度、高可靠性和灵活的配置选项，已成为电力监测系统中不可或缺的前端设备。无论是新建项目还是系统升级，ACT20P-PRO都能为用户提供精准、稳定的电压监测解决方案，助力实现电力系统的智能化管理和高效运行。
