一次消谐器GB-LXQ-D-10的作用

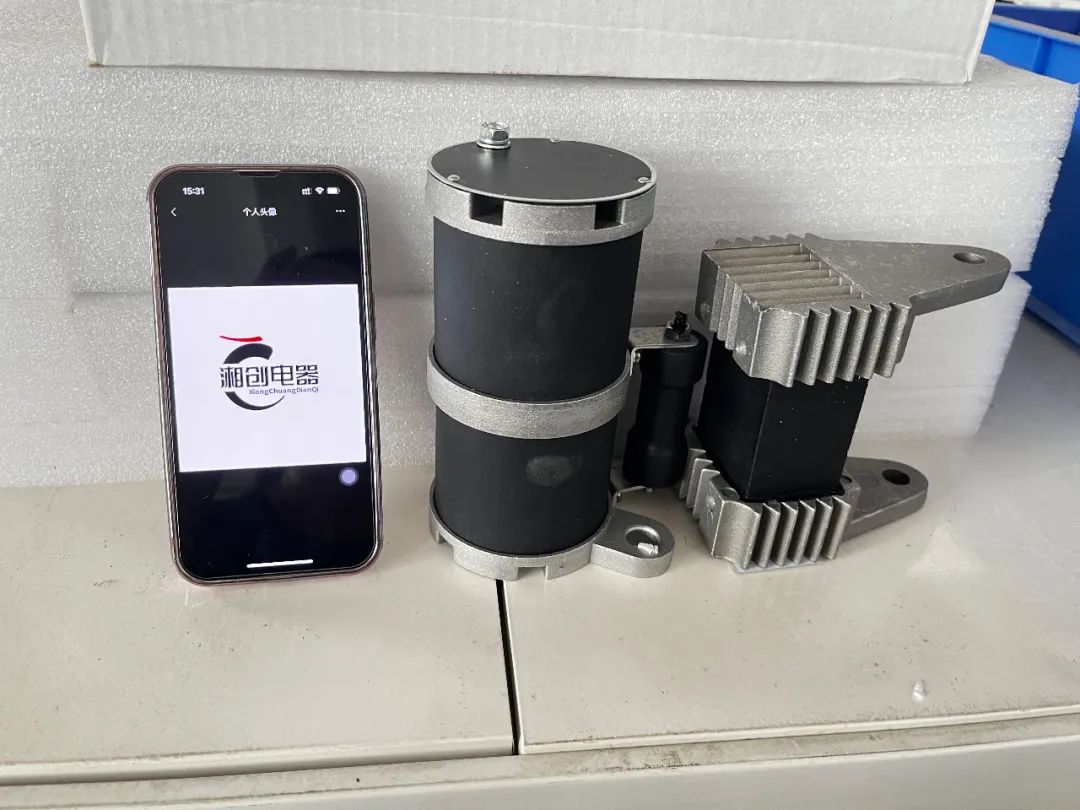

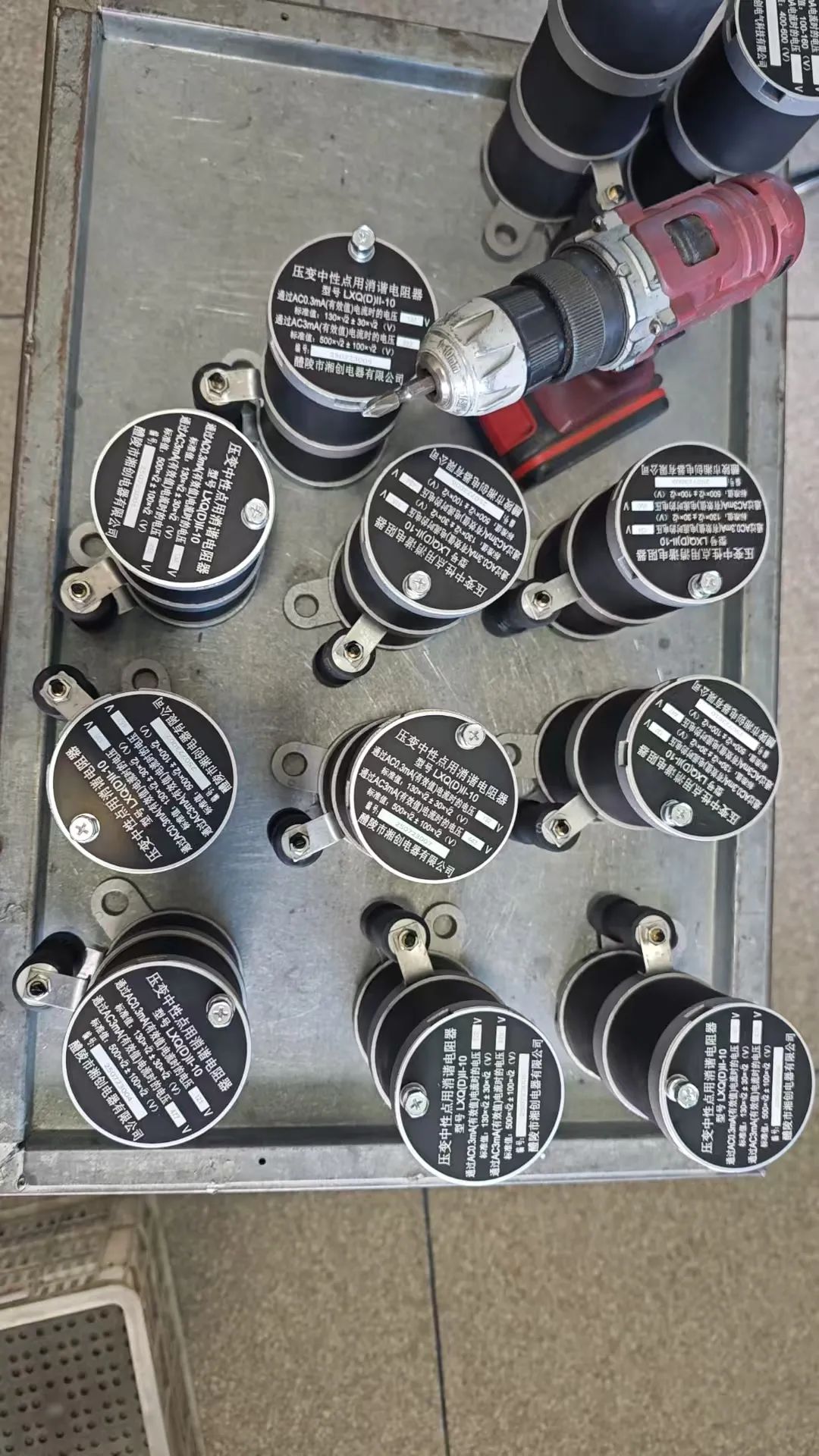

一次消谐器GB-LXQ-D-10是一种用于抑制电力系统中铁磁谐振的关键设备，主要应用于10kV中性点不接地或经消弧线圈接地的电力系统中。以下是其详细介绍：

• 工作原理：GB-LXQ-D-10本质上是一种高容量的非线性电阻器。在正常运行状态下，它呈现出高电阻值，几乎不影响系统的正常工作。当系统中出现铁磁谐振、涌流等异常情况时，其电阻值会迅速降低，从而起到阻尼与限流的作用，改变谐振回路的参数，有效地抑制谐振的发生和发展，将过电压限制在安全范围内。
• 技术参数
  • 额定电压：10kV。
  • 额定电流：5A。
  • 通流容量：20kA（1s）。
  • 非线性系数：通常在0.3-0.5之间。
  • 直流1mA下的电压：≥25kV。
• 产品特点
  • 有效抑制谐振：采用特制的非线性电阻材料，能在谐振时迅速降低电阻，产生与谐振电流方向相反的电流，抑制铁芯饱和，破坏谐振条件，从而消除谐振。
  • 高绝缘水平：直流1mA下的电压≥25kV，具有较高的绝缘水平，能在高电压环境下可靠工作，避免发生击穿现象。
  • 结构紧凑：体积小巧，便于安装在电压互感器的柜体内，不占用过多空间。
  • 安装方便：采用螺栓固定安装，将其串联在电压互感器一次绕组的中性点与地之间，安装过程简单，连接牢固可靠。
  • 适应范围广：可在-40℃至60℃的环境温度下工作，适用于交流电力系统频率为50Hz或60Hz、地震烈度8度以下、大气中无严重污秽及侵蚀性介质的场所。
